鎳基合金作為高溫合金中強度較高的一類合金，已得到廣泛應用 [1-2] 。 其主要原因為： ① 高溫鎳基合金在溶解較多合金元素的同時又可以保持良好的自身組織穩定性； ② 在較高的溫度下能夠形成有序共格的金屬間化合物作為晶體強化相，使高溫鎳基合金能夠保持較高的高溫強度 [3-6] 。 GH4169合金是一種沉淀強化鎳基高溫合金 [7-9] ，由于其具有優異的機械性能和極高的可加工性，是制造航空發動機渦輪盤和葉片中最常用的高溫合金之一 [10] 。 受益于基體中彌散分布的 γ″ 相，在溫度低于 650℃ 時具有更高的晶格錯配及反向疇界能， 使合金 GH4169 在 -253~650℃ 內具有良好的綜合性能 [11-13] ，在溫度低于 650℃時的屈服強度為變形高溫合金之首，并具有良好的抗疲勞、抗輻射及焊接性能 [14-16] 。

高天明等 [17] 對 900 ℃ 超溫服役條件下 GH4169合金進行時效處理，發現隨著時效時間的延長， δ 相沿晶界的不斷析出，適量 δ 相的析出可提高材料的抗拉強度和高溫塑性，大量析出導致合金抗拉強度和高溫塑性變差。 李晨 [18] 利用不同固溶溫度和應變速率研究變形工藝參數和固溶處理對 GH4169合金高溫變形行為的影響，實驗發現，流動應力隨變形溫度的降低和應變速率的提高而迅速增大。 丁奔 [19]建立了 GH4169 稀土強化鎳基高溫合金的修正非線性回歸模型，引入相關系數和平均相對誤差，結果表明該模型能夠較準確地描述 GH4169 稀土強化鎳基高溫合金的高溫流變行為。 在實驗基礎上，李幫松等 [20] 采用 Deform-3D 有限元軟件模擬了鍛造態GH4169合金試樣中不同變形條件下的溫度場及應力場分布，發現在較低溫度以較高應變速率變形時合金中會產生較大的變形熱，且隨著變形溫度的提高和應變速率的降低，變形熱逐漸減小。

許多學者也致力于研究 GH4169合金在熱變形過程中的顯微組織演變， Liu [21] 和 Zhao [22] 發現動態再 結 晶 (dynamic recrystallization, DRX) 的 發 生 有利于細化晶粒。 隨著變形溫度和應變的升高，再結晶速率增加， 晶粒細化越明顯。 此外， Ning[23] 和Wang [24] 發現 δ 相對再結晶也有很大的影響，其可誘導再結晶成核， 同時還可通過釘扎晶界來阻礙再結晶晶粒的長大，進而有利于再結晶過程中的晶粒細化 [25] 。

鎳基合金不但具有良好的高溫抗氧化和抗腐蝕能力，而且有較高的高溫強度和持久強度，以及良好的抗疲勞性能，目前對鎳基合金的研究多集中在擠壓過程和熱處理對顯微組織和高溫力學性能( 一般為 650 ℃ 以下 ) 的影響。 深入開展 GH4169合金高溫力學性能變化規律的研究，預測 GH4169合金材料在高溫條件下的壽命， 對服役條件苛刻部件的使用安全尤為重要。 本文針對厚度為 5mm 的 GH4169合金板材進行溫度范圍更大的高溫拉伸力學性能測試， 獲得不同溫度和應變速率下 GH4169合金的拉伸實驗數據，對其高溫拉伸變形行為進行分析，為該合金板材的高溫拉伸成形制備和服役性能評估提供數據支持。

1 、實驗材料與方法

板材的高溫拉伸實驗采用爐中高溫拉伸設備進行， 測量標準拉伸試樣在高溫下的載荷 - 位移曲線。

溫度值選取 450 、 550 、 650 、 750 、 850 、 950 和 1 050 ℃ ，以兩種應變速率 0.01 和 0.001 s ^-1 ， 分別進行拉伸實驗，共測量 7×2=14 種情況的高溫拉伸曲線。 假設高溫變形全部發生在拉伸試樣的平行段 ( 該段溫度高，橫截面面積小且均勻 ) ，可得出材料在不同溫度和應變速率下的高溫拉伸工程應力 - 應變曲線，在轉變為真應力 - 應變曲線后，取均勻塑性變形階段的部分真應力 - 應變曲線，按 Hollomon 公式進行擬合，以獲取應變硬化指數 n ，分析合金的高溫拉伸變形行為。

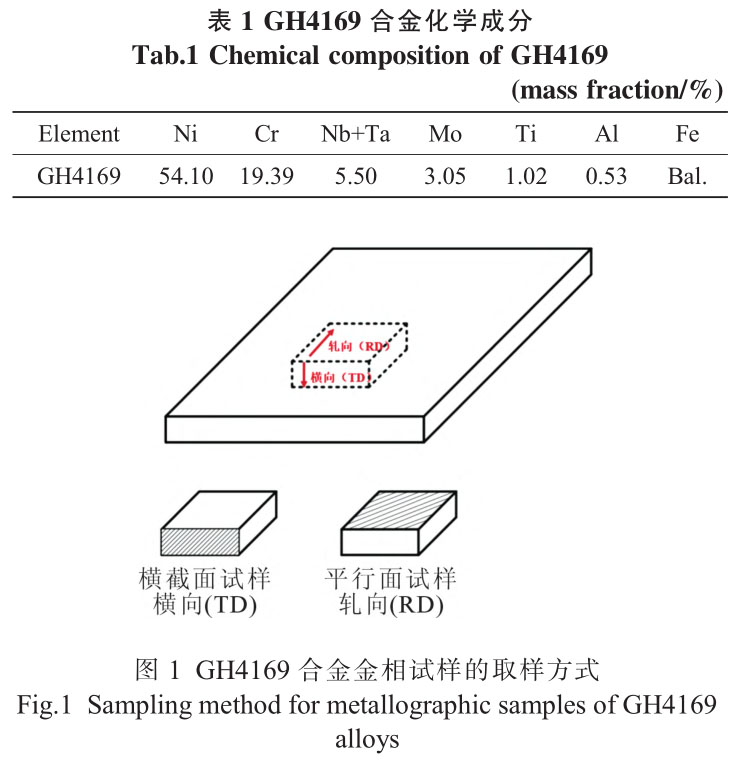

同時開展室溫拉伸實驗， 拉伸速率為 1 mm/min ，以進行對比。 實驗所用 GH4169合金板材成分如表 1所示。

分別選取平行于試板厚度方向的試樣和垂直于試板厚度方向的試樣進行金相組織分析， 如圖 1 所示。由于板材制備過程中軋制方向的影響，晶粒組織在軋制過程中被拉長，晶粒織構具有一定的取向性，如圖 2a 所示；橫截面金相組織晶粒織構無明顯取向性，如圖 2b 所示。

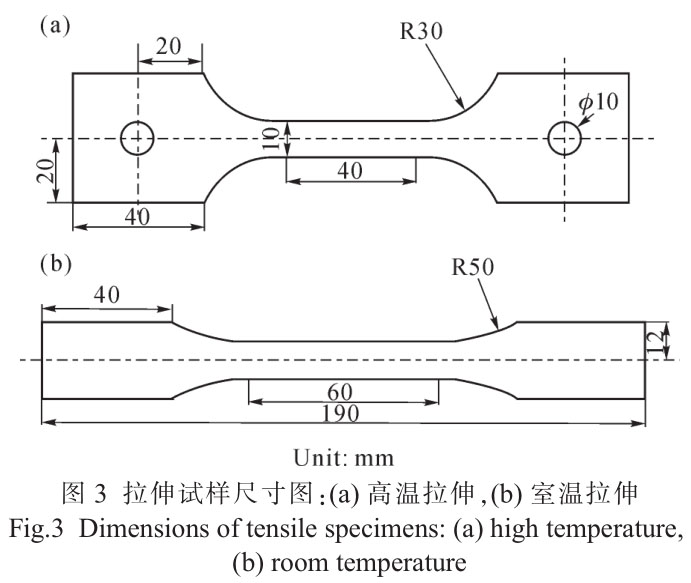

爐中高溫拉伸試樣及室溫拉伸試樣的形狀及尺寸如圖 3 所示。

2、 實驗結果及討論

2.1 室溫拉伸實驗結果

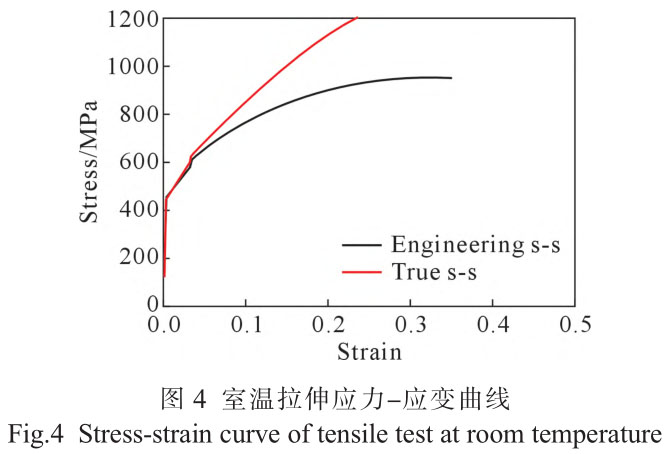

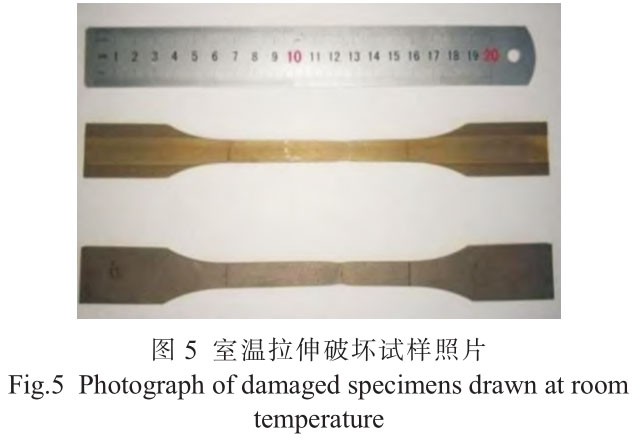

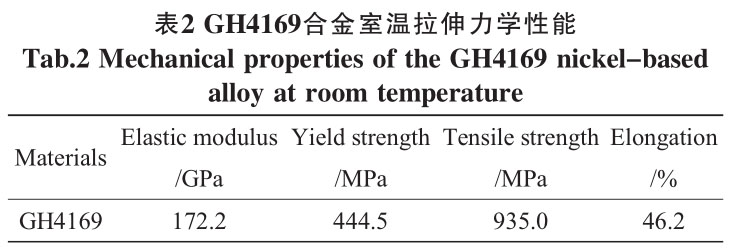

室溫下測量得到的應力 - 應變曲線如圖 4 所示。 室溫拉伸的破壞試樣照片如圖 5 所示。 斷裂發生在試樣的直線段上，對多個試樣取平均值，可得到材料的各項性能指標， 如表 2 所示。 可以看到，GH4169合金板材的屈服極限與抗拉強度近似為 500和 900MPa ，符合 GB/T 228.1-2021 標準。

2.2 高溫力學性能測量結果

2.2.1 應變速率 0.001 s ^-1

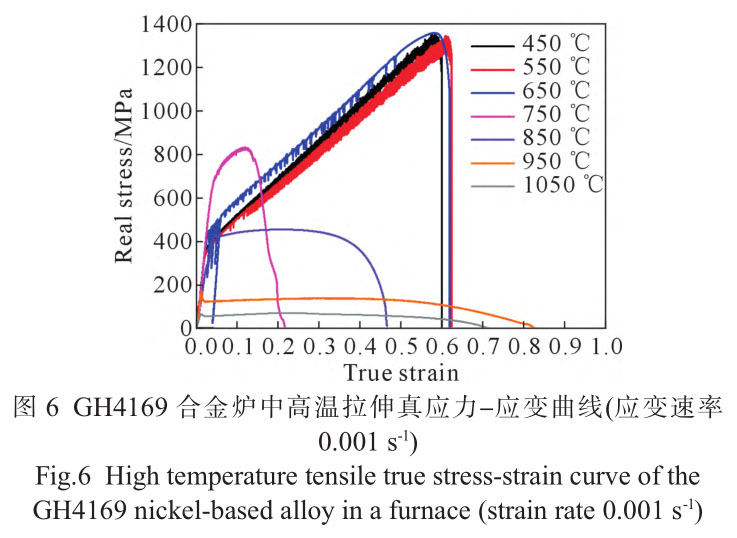

爐中高溫拉伸實驗分別測量了 GH4169合金在兩種應變速率 ( 分別為 0.01 和 0.001 s ^-1 ) ， 7 種溫度 (450~1 050 ℃) 下的高溫拉伸曲線，以進行比較。應變速率為 0.001 s ^-1 時， 在不同溫度下， GH4169合金板材的真應力 - 應變曲線如圖 6 所示。 由圖 6 可知，在溫度低于 650 ℃ 時，真應力 - 應變曲線變化不大， 保持了較高的強度。 根據 GB/T 228.1-2021 標準， GH4169合金在 -253~650 ℃ 的溫度范圍內組織和力學性能穩定，圖 6 中的實驗結果與標準相符，表明實驗結果具有合理性。

由圖 7 可知，拉伸溫度為 650 ℃ 時，材料的強度得到一定程度提升， 其主要是由于 GH4169合金在該溫度范圍內發生了 γ″ 相的粗化現象。 隨溫度升高，試樣在 750 ℃ 下強度明顯升高， 這是由于該溫度下γ″ 相析出速率加快， 屈服強度較 650 ℃ 時有明顯提升。 在 GH4169合金中， γ′ 相和 γ″ 相為合金強化相， δ 相為 γ″ 相在高溫下的穩定相。 由文獻 [26] 可知，840 ℃ 時， δ 相在晶界和晶內大量析出，形成交叉分布的魏氏組織。 這部分轉變的魏氏組織容易導致合金塑性變差，強度變高，因此， GH4169合金不宜在該溫度范圍內進行熱拉伸成形。

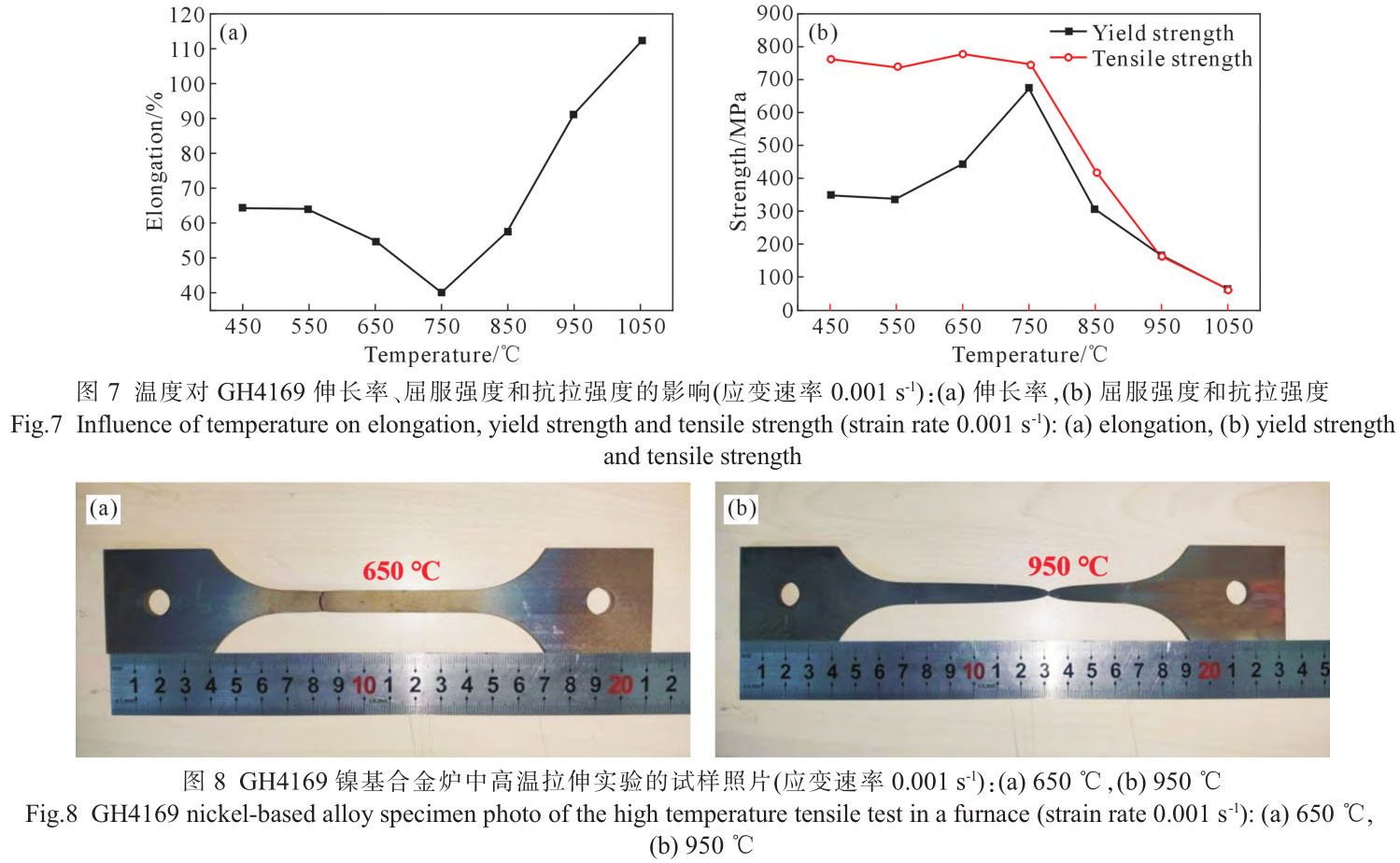

當溫度為 950 ℃ 時， 強化相 γ′ 相、 γ″ 相、 δ 相和各種碳化物都發生了溶解，從而造成了高溫強度的大幅度下降；且由于魏氏組織 δ 相發生溶解，提升了GH4169合金的塑性。 溫度進一步升高至 1050℃ 時，強度進一步降低，這與 An 等 [27] 的實驗結果一致。統計應變速率為 0.001 s ^-1 條件下， GH4169合金的爐中高溫拉伸實驗結果，獲得了伸長率、屈服強度和抗拉強度隨溫度的變化曲線，如圖 7 所示。

由圖 7 可見，溫度低于 650 ℃ 時， GH4169合金的伸長率和屈服強度隨溫度變化不大， 與室溫下的伸長率相當，保持了較高的高溫強度；溫度為 750℃ 時，材料的屈服強度最大，伸長率最小。當溫度高于 850℃時，伸長率隨著溫度升高持續增大，屈服強度和抗拉強度顯著降低，材料發生了明顯的軟化。 在 1 050 ℃時，伸長率達到 112% ，抗拉強度減小至 66 MPa ，僅為室溫下的 7.4% 。 由此可見，在高溫拉伸成形過程中， GH4169合金要獲得較高的伸長率和較低的屈服強度，需要將加熱溫度提升至 950 ℃ 以上。

0.001s ^-1 應變速率下，拉伸破壞后的對比照片如圖8 所示。 相比較而言，實驗溫度 950 ℃ 時，試樣發生均勻塑性變形的區域更大，具有更大的伸長率。

2.2.2 應變速率 0.01 s ^-1

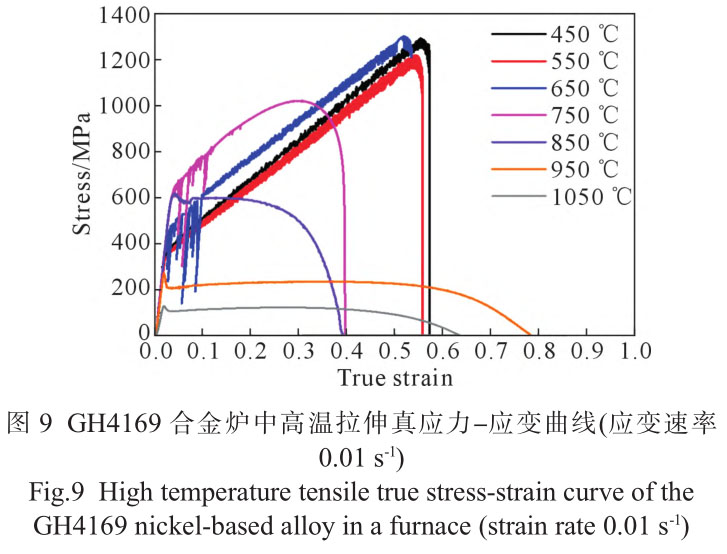

改變爐中高溫拉伸實驗的應變速率為 0.01 s ^-1 ，其應力 - 應變曲線如圖 9 所示。

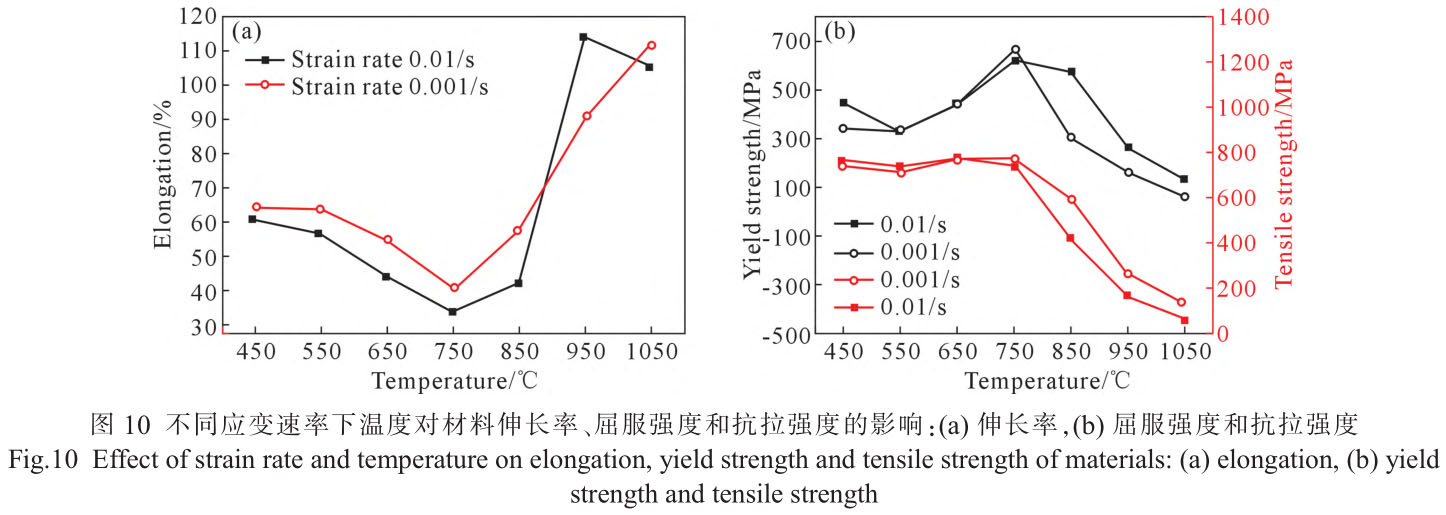

由圖 9 可知，當應變速率為 0.01 s ^-1 時，隨著溫度的升高， GH4169合金的伸長率大致遵循先減小后增加的規律，屈服強度和抗拉強度在增加到一定數值后持續減小。 針對不同應變速率對材料伸長率、屈服強度和抗拉強度的影響，將它們繪制到圖10 中進行對比。 隨著溫度的升高，兩種不同應變速率下材料的伸長率都是先減小后增大，而屈服強度和抗拉強度則相反， 對應的特征點都出現于 750~800 ℃ 。 溫度低于 650 ℃ 時， GH4169 鎳基合金的伸長率和抗拉強度隨溫度變化不大， 與室溫下的伸長率相當， 保持了較高的強度； 而當溫度高于 850 ℃時， 材料的伸長率隨著溫度的升高有顯著增大的趨勢，強度快速降低，材料產生軟化現象。 在 1 150 ℃左右時，伸長率達到 130.5% ，抗拉強度隨著溫度的升高持續減小，且在 1150℃ 左右，抗拉強度減小至73MPa ，僅為室溫下的 7.8% 。 由此可見，在高溫成形時，需要將加熱溫度至少提升至 850 ℃ 以上，以獲得較大的伸長率。

由圖 10 中的結果可以看到： ① 當應變速率分別為 0.01 s ^-1 和 0.001 s ^-1 時，伸長率、屈服強度和抗拉強度隨溫度變化遵循相同的規律： 伸長率隨著溫度的升高先減小后增大， 屈服強度和抗拉強度隨著溫度的升高先增加后降低。 750 ℃ 時強度最高，但是塑性相對最差。 ② 在溫度相同的情況下，應變速率較低時 (0.001 s ^-1 ) ，伸長率較大，強度相對較低，這符合應變速率對材料強度和塑性影響的一般規律。 分析認為，相同溫度下，較大的應變速率導致了流變應力的增大其主要原因為在材料變形初期的位錯塞積與位錯之間的釘扎作用使得位錯難以移動， 從而導致加工硬化占主導作用，導致了流變應力的增加。

2.3 討論

應變硬化指數 n 表示金屬發生縮頸前依靠自身硬化使材料均勻變形的能力。 根據 Hollomon 公式，采用式 (1) 擬合均勻塑性變形階段的真應力 S 與應變 e 的關系：

S=keⁿ          (1)

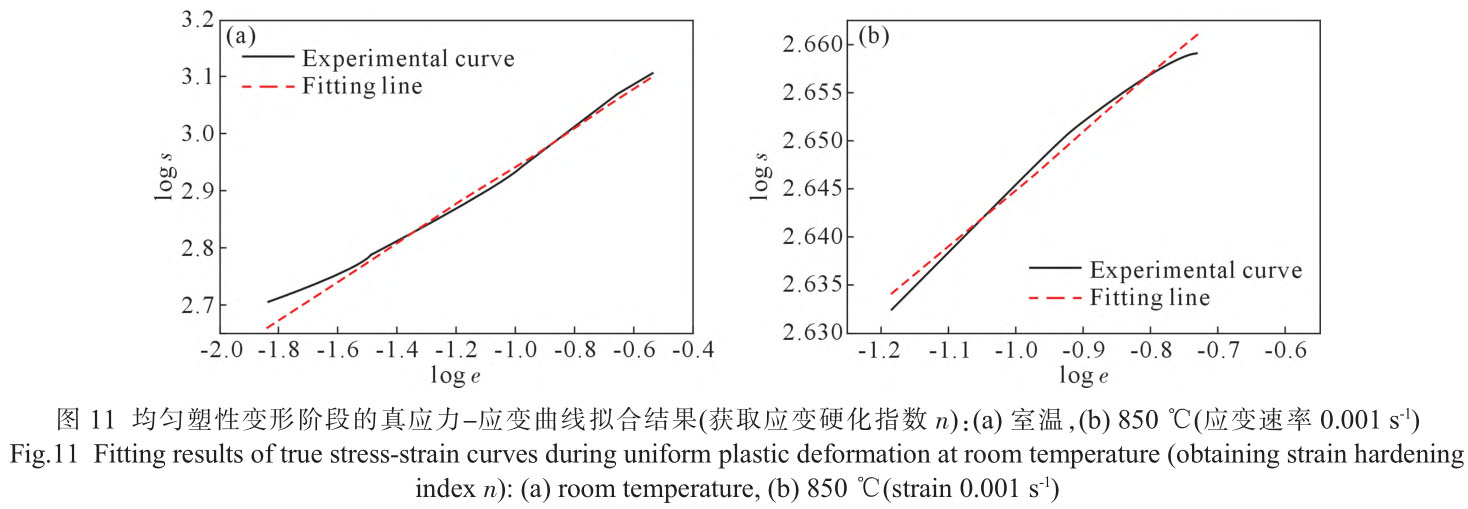

不同實驗溫度和不同應變速率下的應變硬化指數 n 如圖 11 所示。室溫下的應變硬化指數 n 為 0.338 ，硬化系數 k 為 1 866.4 MPa ，這表明材料在室溫下具有較強的應變硬化能力。 當應變速率為 0.001 s ^-1 ，溫度為 850 ℃ 時，應變硬化指數 n 降低至 0.06 ，幾乎沒有應變硬化能力，在實際工程應用中，會在均勻變形量很小時因發生局部變形而出現頸縮。 因此高強度的材料為了避免發生軟化或者過早形成疲勞裂紋，應避免加熱到此溫度進行力學測試。

3、 結論

(1)GH4169合金板材室溫彈性模量為 172.2 GPa ，屈服強度為 444.5 MPa ， 抗拉強度為 935.0 MPa ，應變硬化指數 n 為 0.338 。

(2) 在 0.01 和 0.001 s ^-1 應變速率下，伸長率、屈服強度和抗拉強度隨溫度變化遵循大致相同的規律：隨著溫度的升高，伸長率逐漸增加，屈服強度和抗拉強度隨之降低。 在溫度為 750~850 ℃ 范圍內，伸長率有降低傾向， 應避免在該溫度區間內進行高溫拉伸成形制造。

(3) 溫度低于 650℃ 時， GH4169合金的伸長率和抗拉強度隨溫度變化不大，與室溫下的伸長率相當，保持了較高的強度。當溫度超過 850 ℃ 時，在應變速率為 0.001 s ^-1 條件下，材料發生了明顯軟化，抗拉強度下降至 415 MPa ，為室溫下的 46.6% ，應變硬化指數 n 為 0.06 ， 幾乎沒有應變硬化能力。 溫度為1 050 ℃ 時，伸長率達到 112% ，抗拉強度減小至66 MPa ，僅為室溫下的 7.4% 。
